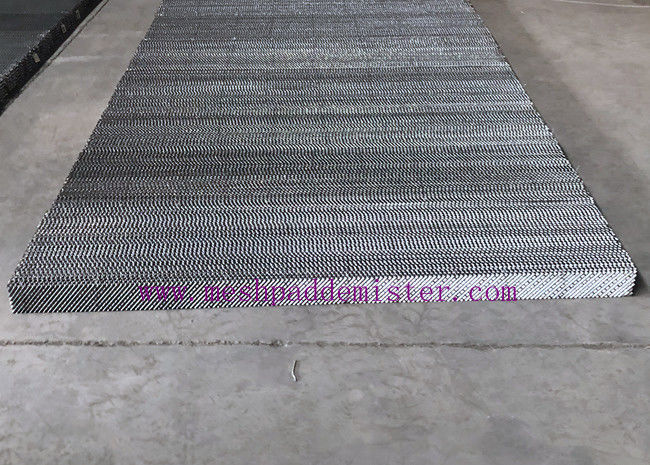

0.15mm金属板125Yは尾ガスの処置ののパッキングを構成した

0.15mm メタルプレート 125Y 排気ガス処理における構造包装

1構造包装の分類

パックタワー (パックタワー) とは,タワーに大量のパックが付いている液体ガス質量移転装置の一種である. 19世紀半ばに工業生産に使用された.それ以来プレート・コラムで 2種類の異なるガス・液体質量移転装置を形成しています.

2構造型パッキングを用いたパックタワーの構造

パックタワーのボディは,底に支柱プレートを持つ垂直シリンダーである.パッキング材料は支柱プレートに統合的に配置されている.上向きの流れでパッキングの動きを制限するためにパッキングプレッシングプレートは,パッキングの上にインストールされています液体はタワーの上部から加えられ,液体配送器を通してパッケージに噴霧され,パッケージの表面を流れます.ガスは塔の下から送られ,ガス配送装置によって分配されます (ガス配送装置は,一般的に小直径の塔に設定されていません)液体と逆流になり,包装層の隙間を通り抜ける.ガス液体2相は,質量移転のために包装表面と密接に接触する.パックタワーは,連続接触ガス液体質量転送機器です2相組成は塔の高さに沿って連続的に変化する.通常の動作では,ガス相は連続相,液体相は分散相である.

3ステンレス鋼孔の波紋包装の構造的寸法と特徴的パラメータ

注:プレートへの開口速度の影響は計算されません.

4. 構造化された梱包作業場

5. HG/T 21559.2 構造包装規格

標準番号 - 年番号 - パッケージモデル - 塔の内径 Φ (mm)

例えば,パッキングタワーの内径は Φ 600mm で,p250i型ステンレス鋼孔の波紋型パッキングが使用され,以下のようにマークされています:HG/T 21559.2?? 2005?? P250I?? 600.

3.2 仕様と特性

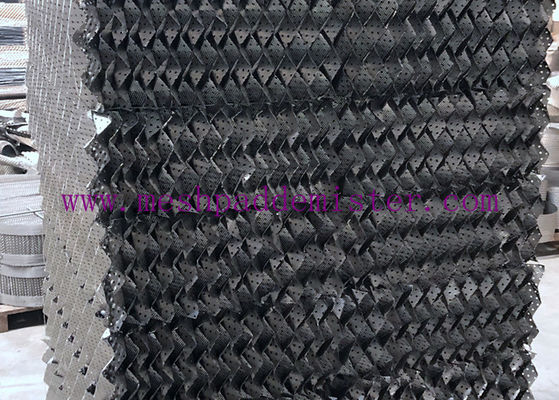

3.2.1 ステンレス鋼孔の波紋包装は,ステンレス鋼のストライプから圧縮された多くの波紋プレートである.縦に積み重ねられ,特定の直径の要求に応じて円状構造包装に組み立てられる隣接する波紋プレートの波紋は反対方向に傾き,上部と下部隣接するパッキングプレートの波紋は90°交差しています.

3.2.2 波紋板をプレスする前に,プレスに先ず穴を開け,細粒をプレスするか,細粒に相当するローリング粒を使用する必要があります.

3.2.3 表には8種類の不?? 鋼開口板の波紋包装が記載されている.タイプ選択の特徴的なパラメータは,パッキングの特異的な表面面積と波紋の角度です.プロセスの設計要件に応じて選択できます.

ステンレス鋼のホリフィックス型波紋板

h: 波紋の高さ (mm)

2B: 波紋距離 (mm)

β:波紋角 (°)

δ:プレートの厚さ (mm)

S: 波紋の長さ (mm)

R: 波紋角の上の円の曲率半径 (mm)

毎年数百立方メートルの金属構造包装を製造し,供給しています. 様々なモデルで. 多くの人気のある種類と材料がオプションです. オーダーも歓迎されています!私たちは,あなたが必要とするものを助けるために喜んでいます!
